TTRサーモスタット

トグル式作動機構により、高感度で優れた耐久力を実現しました。

TTR 1,2シリーズ

結線図

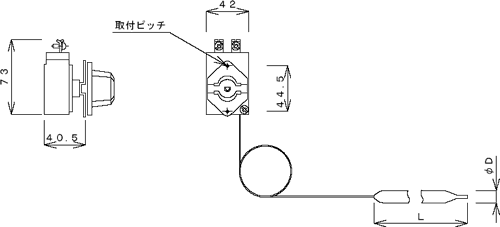

寸法図

このページのトップへ

仕様

項目 標準
電圧相数 AC200V
ディファレンシャル 85%以下／10～60℃
キャピラリー長 下表（L寸法公差は、±10となります。）
形式 接点 設定温度範囲 感熱部
TTR2L B 15～120 φ9.5×110L 3/8 (Ep-Ni)
TTR2H B 90～300 φ4.8×223L 3/8 (Ep-Ni)
TTR1L A 15～120 φ9.5×110L 3/8 (Ep-Ni)
TTR1H A 90～300 φ4.×8223L 3/8 (Ep-Ni)
注：3/8 (Ep-Ni) はニッケルメッキです。
