センサーを選ばないマルチ入力。PIDオートチューニング機能。PIDセルフチューニング機能。上下限警報標準装備。制御出力は、リレー接点・無接点電圧(SSR)。流電流(4~20mA出力)の3機種。簡易タイマー機能。パソコン通信機能(500mMAX・31台接続可能)

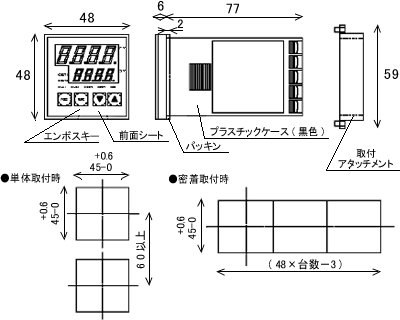

外観・寸法図

定格

電    圧
100~240V(許容変動範囲85~264)
消費電力 10VA(最v大)
周囲温度湿度 0~50℃/35~85%

材質

外被ケース
ポリカーボネイト
塗装  ライトグレー
重量 180g

設定・指示

精度
±0.3% FS
設定方式 フラットキー
指示方式数値表示 数値表示 7セグメントLED 3桁

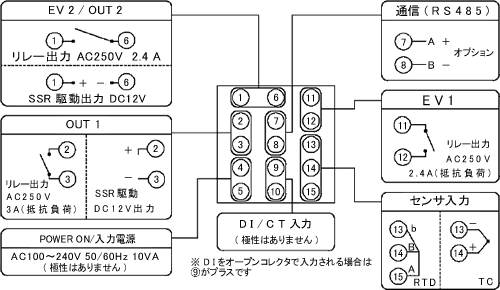

端子配列

仕様

制御出力 ご注文の際、ご選定ください。
●リレー接点‥‥1a抵抗負荷3A
●無接点電圧‥‥SSR駆動12V
●直流電圧‥‥‥4~20mA
警  報 ●警報1,2(上下限付)
●制御動作‥‥‥ON-OFF
●制御動作‥‥‥ON-OFF動作すきま1℃
制御動作 ●PIDオートチューニング機能
●PIDセルフチューニング機能

入力

測定値入力信号:下記入力より一点選択

入力レンジ:簡易プログラマブルレンジ

入力種類 レンジ
小数点無 小数点有
1,Pt100 1, -199~500℃ 2, -199.9~500.0℃
2,K(CA) 2, -200~1372℃ 4, -199.9~999.9℃
3,J(IC) 3, -200~850℃ 6, -199.9~850℃

品番

  品番 センサー入力No ※1 レンジNo ※2
リレー接点 TGMJR
(   )
(   )
無接点電圧 TGMJS
(   )
(   )
直流電流 TGMJA
(   )
(   )

正しくお使いください

停電処理
停電検出 :停電検出時制御停止
停電中 :設定値、PIDパラメーター等は不揮発性メモリに保持
停電復帰時
:自動スタート
自己診断
演算、制御異常: ウォッチドックタイマーによる監視
センサー入力異常、断線 :制御停止、操作出力上限/ 下限に振切り

*
