TTE サーモスタット

接点容量の優れたサーモスタット。感熱部に封入された熱膨張係数の高い液体により、スイッチ開閉する構造

この製品の在庫はこちら

TTE サーモスタット

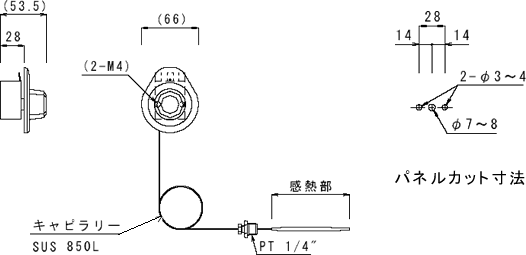

寸法図

寸法図
このページのトップへ

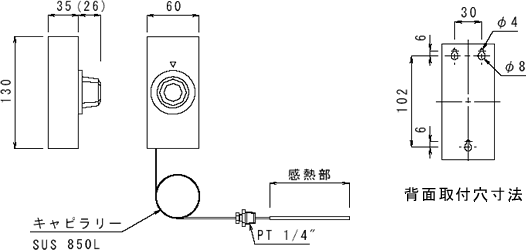

ボックス付寸法図

ボックス付寸法図

このページのトップへ

仕様

項目 標準
電圧相数 AC250V
周囲湿度温度 85%以下／10〜60℃

単相

品番 温度範囲(℃) 320感熱部 キャピラリー長 スタフィンボックス 耐熱温度℃ ボックス付形式
¢D L センサー 本体
TTE3LL 0〜40 6 115 850 無 -20〜60 150 TTE3LLB
TTE3L 30〜110 6 115 850 1/4" -10〜120 150 TTE3LB
TTE3H 50〜320 4 95 850 1/4" -10〜330 150 TTE3HB
このページのトップへ

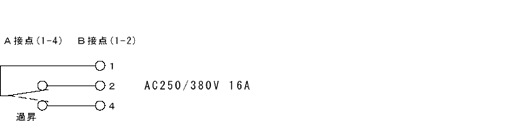

結線図

結線図・保護管

オプション この製品の在庫はこちら

・保護管

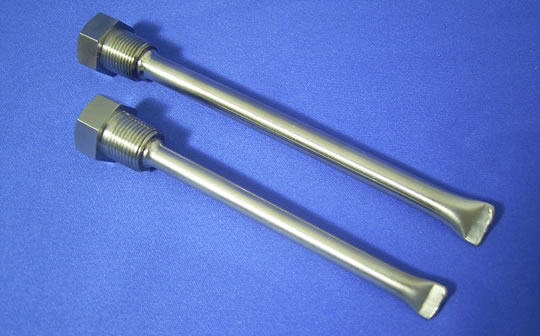

保護管

保護管図

型式 Φ L 材質 適応機種
TTZ1 8.0 120 SUS304 TTE3H・TTJ3L
TTZ2 9.5 150 TTE3L・TTJ3K
