液体膨張式で制御を行うサーモスタット。過昇防止制御用に最適で、低価格を実現しました。コンパクト設計で、非常に使いやすい製品となっております。

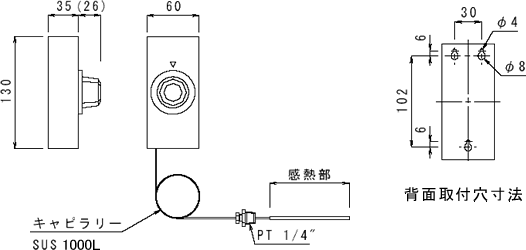

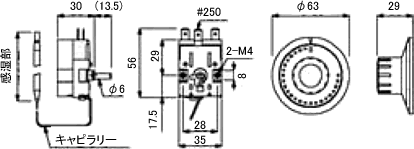

外観・寸法図



接点構成

仕様

項目 標準
許容電圧 AC 250V
周囲温度湿度 85%以下/10~60℃

単極


品番 接点 温度範囲 設定精度 感温部 スラフィンボックス キャピラリー 接点容量 ボックス付形式
TTJ3J A,B(C) -30~30℃ ±3℃ φ5.8×126SUS 1/4" 1000SUS B=16A
A=6A
TTJ3JB
TTJ3K 0~90℃ ±4℃ φ5.8×120SUS TTJ3KB
TTJ3L 0~120℃ ±4℃ φ5.0×105SUS TTJ3LB
TTJ3H 50~320℃ ±10℃ φ3.0×145SUS TTJ3HB

※ロットでご注文の場合、キャピラリーチューブ長をご指定いただくことも可能です。

オプション

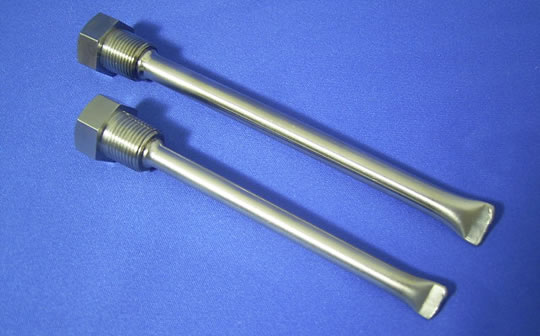

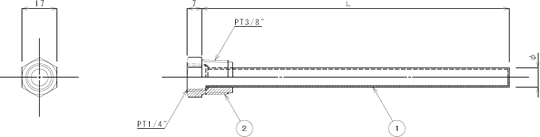

保護管

型式 Φ L 材質 適応機種
TTZ1 8.0 120 SUS304 TTE3H・TTJ3L
TTZ2 9.5 150 TTE3L・TTJ3K

*
